Thick Film 솔루션

Super Thick Film동

  • Super Thick Film동サムネイル1
  • Super Thick Film동サムネイル1

구리 필름은 스크린 인쇄를 사용하여 쉽게 라미네이팅할 수 있습니다. 인쇄 공정을 최적화하면 단계를 만들 수도 있습니다.
AMB 기판과 동등한 신뢰성을 가지고 있습니다.

이 제품에 대한 문의

제품 상세 정보

특징

    • 최대 필름 두께: 0.8mmt, 최소 패턴 간격: 0.3mm
    • 질화규소, 질화알루미늄, 사파이어, 알루미나 등과 함께 사용할 수 있습니다.
    • AMB 기판과 동등한 신뢰성을 가지고 있습니다.

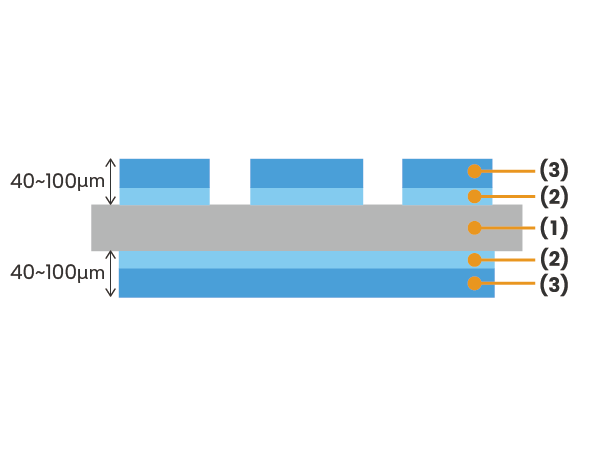

구조

  • 구조
    구조

    (1) 기판
    (2) 활성 금속 결합층
    (3) 구리층

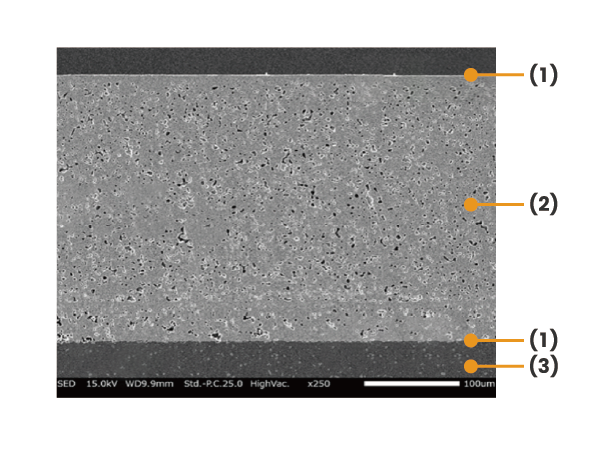

  • 단면 SEM 이미지
    단면 SEM 이미지

    활성 금속 페이스트를 사용하여 구리 페이스트 초박막 필름(300μm)을 소성한 기판 접착 표면.
    (1) 접착층
    (2) 구리 필름
    (3) AlN 기판

적용 사례

  • 전력 장치용 세라믹 방열 회로 패키지

사양

항목 참조 표준 비고

기본 재료

 재료 AlN, Al₂O₃, SiN 다른 자료에 대해서는 문의해 주시기 바랍니다.
크기 50~114mm□ -
두께 0.2mm～ -

지휘자 속성

 L/S ≧200／200μ -
필름 두께 100~500μ 500μm 이상인 경우 문의해 주시기 바랍니다.
저항률 2.5~4.0μΩ㎝ -
도금 전 접착력 ≧3.0kgf/2mm□ 박리 시험으로 측정
도금 후 접착력 ≧2.5kgf/2mm□
도금 후 내구성 Al₂O₃: 열 충격 시험, 2,000회 이상의 내구성 1주기：-45°C(30min)⇔120°C(30min)
AlN: 열 충격 시험, 1,500회 이상의 내구성 1주기：-45°C(30min)⇔120°C(30min)
SiN: 열 충격 시험, 3,000회 이상의 내구성 1주기：-45°C(30min)⇔150°C(30min)
