Via충진 솔루션

Via충진기판

독자적인 구리 페이스트를 사용한 전도율이 높고 수축이 없는 충전 방식으로 다양한 비아를 균일하게 충전할 수 있습니다.
높은 신뢰성이 요구되는 통신 관련 세라믹 패키지에 채택된 실적이 있습니다.
이 Via충진기판을 세라믹 기판에 Via충진 가공을 한 반제품으로 판매합니다. 드릴링, Via충진, 연마 작업도 가능합니다.

카탈로그 (영문)

이 제품에 대한 문의

제품 상세 정보

특징

- 신뢰성, 정밀성, 열 방출성이 뛰어납니다.
- RoHS2를 준수합니다.
- 기판에 단단히 부착됩니다.

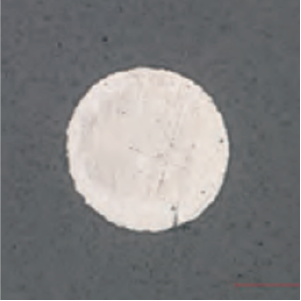

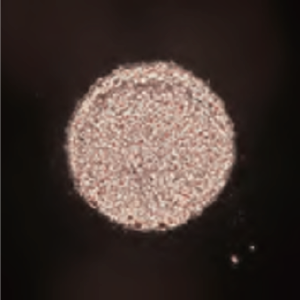

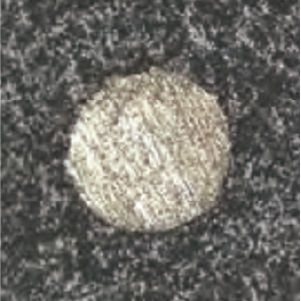

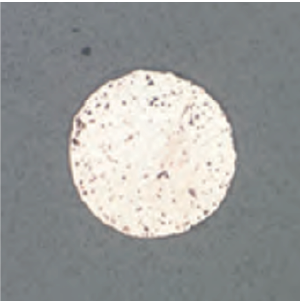

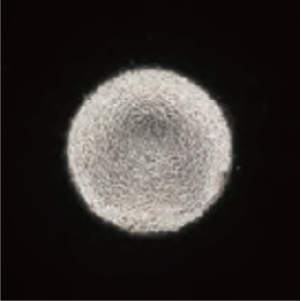

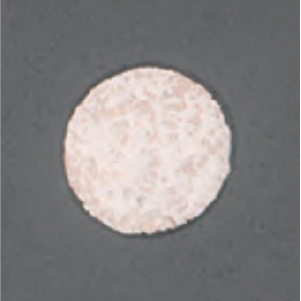

- 기판 표면을 매끄럽게 마무리할 수 있어, 채워진 비아 바로 위에 부품을 장착할 수 있습니다.

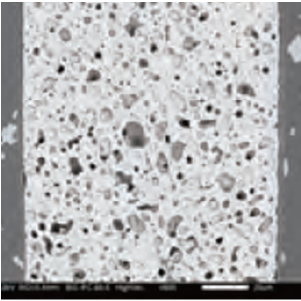

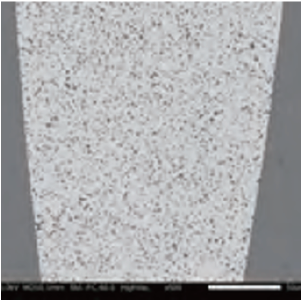

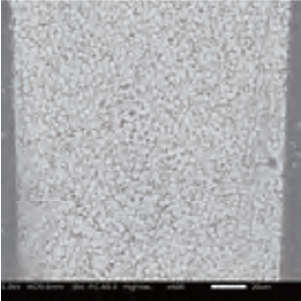

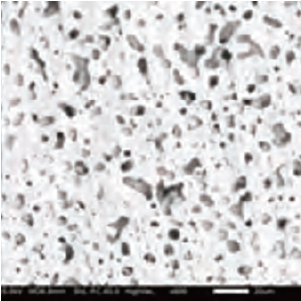

- 공극이나 틈이 거의 없는 균일한 비아 충진이 가능합니다.

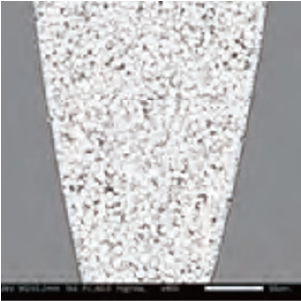

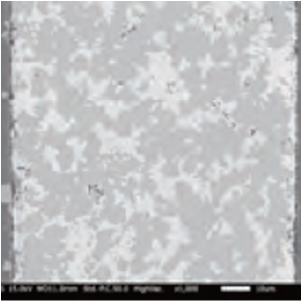

- 공극과 틈을 억제하는 고밀폐 응용 분야(AgCu 합금 고밀도 충진)에도 사용할 수 있습니다.

적용 사례

높은 신뢰성과 열 발산이 필요한 다양한 유형의 패키지 보드와 모듈 보드

사양

	기재	기판 크기*¹(인치)	보드 두께*²(mm)	구멍 직경*³(mm)	구멍 직경 종횡비*¹	저항률(μΩcm)	충전 부분의 요철(연마 없음)	단면 불균일 채우기(랩 폴리싱 사용)	단면 불균일(거울 광택 처리)
Cu 충전	AIN, Al₂O₃, SiN, 가공 가능한 세라믹, 사파이어, SiO₂	2×2～4.5×4.5	0.2~1.0	0.05~2.0	1.0~10.0	5~7	≦ ±30μm	≦ ±3μm	≦ ±1μm
Ag 충전	AIN, Al₂O₃, SiN, 가공 가능한 세라믹, 사파이어, SiO₂			0.05~1.0	1.0~10.0	3~4	≦ ±30μm		≦ ±2μm
AgCu 합금 고밀도 충전	AIN, Al₂O₃, SiN, 가공 가능한 세라믹			0.05~1.0	1.0~6.5	-	Polishing is essential.		≦ ±2μm

*¹ 구멍 직경과 판 두께에 따라 예외가 있습니다.
*² 위에 나열된 두께 이외의 두께에 대해서는 문의해 주시기 바랍니다.
*³ 판 두께에 따라 예외가 있습니다.

주의 사항

위 데이터 및 사양은 단순히 예시입니다.

비고

구리 이외의 재료로 비아를 채우는 것에 대해 문의해 주시기 바랍니다.
