커플링
HYPERFLEX™ 커플링
제품 상세 정보
구조

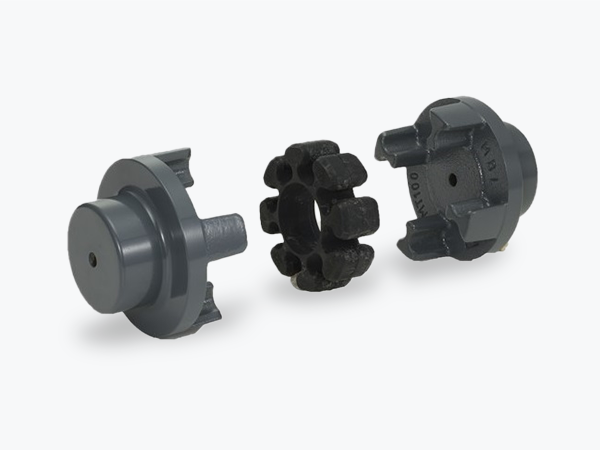

MT형
- 플랜지 재질은 회주철(FC250)입니다.
- 탄성체 재질은 합성 고무와 내유성 및 내마모성 폴리우레탄의 2종류가 있습니다.

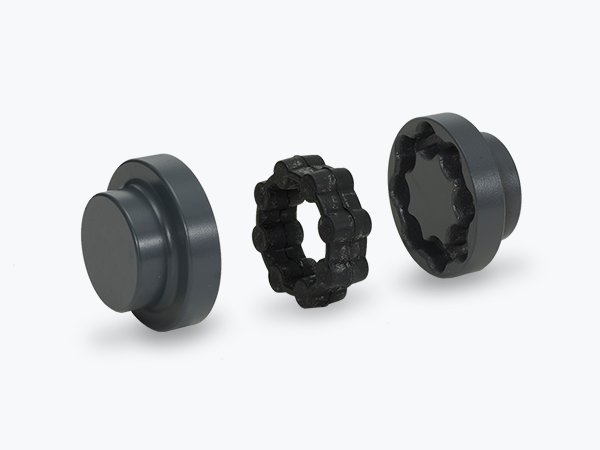

MH형
- 플랜지 재질은 회주철(FC200)입니다.
- 합성 고무만으로 구성된 표준사양과 합성 고무에 보강용 철심을 삽입한 슈퍼 사양(MHP형)이 있습니다.
-

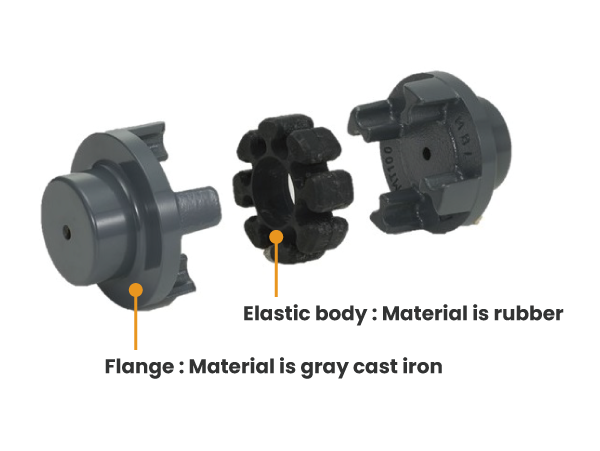

MT형(탄성체: 합성 고무)
-

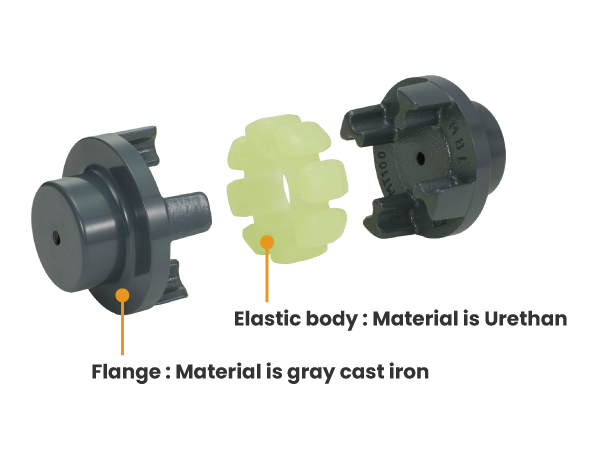

MT형(탄성체: 폴리우레탄)
-

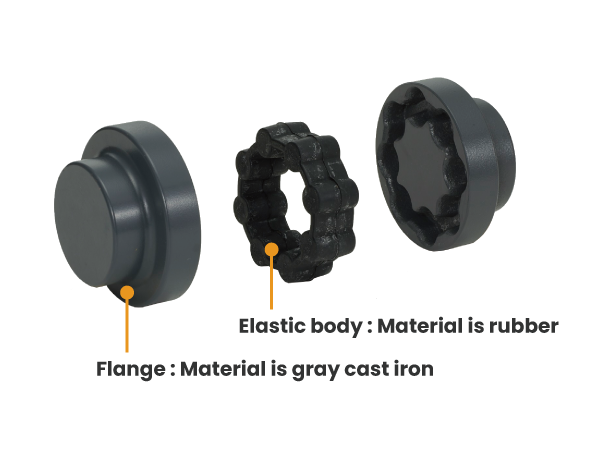

MH형(탄성체: 합성 고무)
-

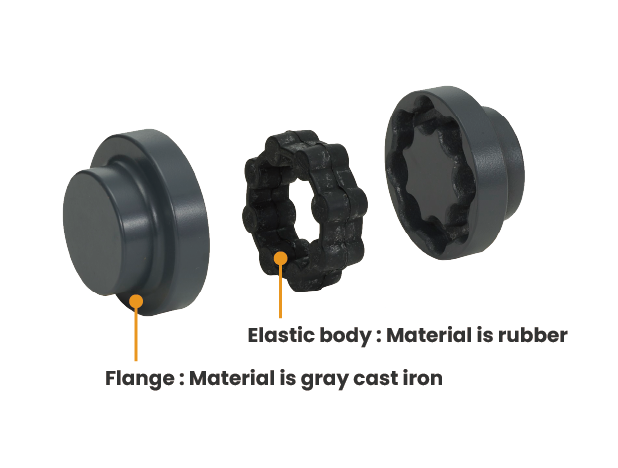

MHP형(탄성체: 철심 내장 합성 고무)
※강철 코어가 보강된 탄성체는 외부에서 보면 표준사양과 차이가 없습니다.
특징
-
●MT형
- 모든 종류의 응용 분야에 적합합니다.
- 소형 사이즈에 큰 전달 토크를 갖추고 있습니다.
- 설치가 간편하고 유지보수가 필요 없습니다.
- 폴리우레탄 탄성체는 우수한 오일 및 마모 저항성을 갖추고 있습니다.
●MH형
- 높은 유연성과 우수한 충격 흡수 성능을 갖추고 있습니다.
- 토크 제한기로 사용 가능합니다.
특성 표
| 재질 | 토크 (N・m) |
회전 수 (rpm) |
축 구멍 직경 (mm) |
유연성 | 유체 저항 | 탄성 교체 | ||
|---|---|---|---|---|---|---|---|---|
| 플랜지 | 탄성체 | |||||||
|
MT형 |
주철 |
고무 |
Max 5.88 ~980 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
주철 |
우레탄 |
Max 1.08 ~11,300 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◎ |
◯ |
|
|
MH형 |
주철 |
고무 |
Max 0.98~245 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
주철 |
고무 |
Max 1.96 ~637 |
3,600~6,000 |
Φ7~Φ80 |
◯ |
◯ |
◯ |
|
◎:특히 적합, ○:적합
