우레탄 벨트

POLYMAX™/결합 POLYMAX™

  • POLYMAX™/결합 POLYMAX™サムネイル1
  • POLYMAX™/결합 POLYMAX™サムネイル2
  • POLYMAX™/결합 POLYMAX™サムネイル3
  • POLYMAX™/결합 POLYMAX™サムネイル4
  • POLYMAX™/결합 POLYMAX™サムネイル1
  • POLYMAX™/결합 POLYMAX™サムネイル2
  • POLYMAX™/결합 POLYMAX™サムネイル3
  • POLYMAX™/결합 POLYMAX™サムネイル4

벨트 각도를 60°의 높은 각도로 설정함으로써 벨트와 풀리의 측벽면 사이의 수직 압력이 작게 유지됩니다. 그 결과 벨트의 변형이 적고 코드에 가해지는 힘이 더 균일하며 벨트와 풀리의 마찰이 줄어듭니다.

  • 작은 풀리로 구동할 수 있으며, 큰 회전비로 설계할 수 있습니다. 따라서 감속 장치가 필요하지 않아 비용이 절감되고 공간 절약형 설계가 가능합니다.
  • 마찰 계수가 높고 벨트 질량이 가벼워 고효율의 고속 전달이 가능합니다. 또한, 인장 코드가 균일하게 배열되어 진동이 적고 원활한 작동이 가능합니다.
  • 주 재료는 오존과 자외선에 강하며 마모 저항성이 높은 폴리우레탄 엘라스토머입니다.

제품 상세 정보

구성 재료

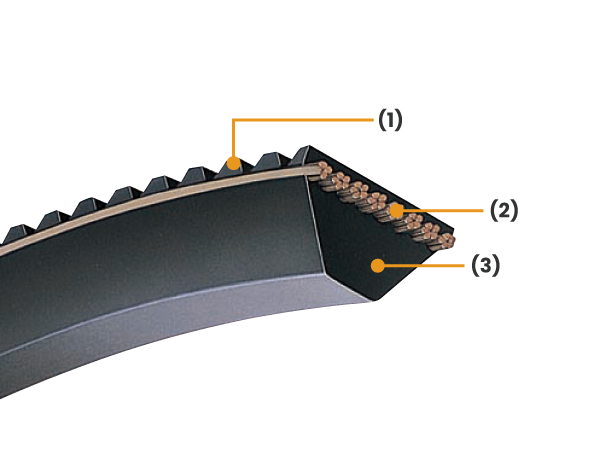

  • POLYMAX™

    POLYMAX™

    (1) 배면 톱니
    재료는 폴리우레탄입니다. 톱니 모양은 유연성을 향상시킵니다. 또한 열 방산 효과가 있습니다.

    (2) 코드
    특수 처리된 폴리에스터 줄로, 낮은 신장률과 구부림 피로 저항성을 갖추고 있습니다.

    (3) 코어 고무
    고마모 저항성과 높은 마찰 계수를 갖춘 폴리우레탄입니다.

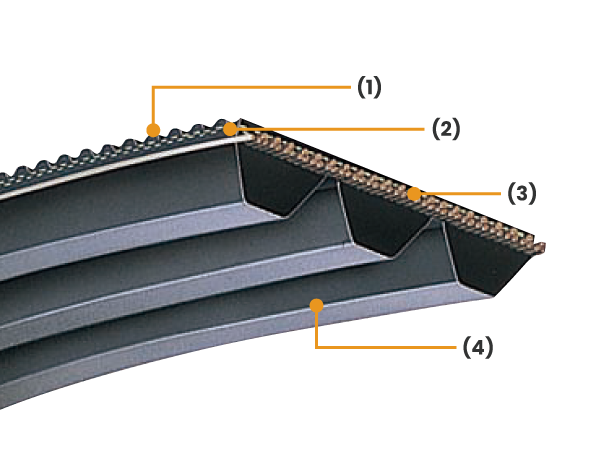

  • 결합 POLYMAX™

    결합 POLYMAX™

    (1) 배면 톱니
    재료는 폴리우레탄입니다. 톱니 모양은 유연성을 향상시킵니다. 또한 열 방산 효과를 갖추고 있습니다.

    (2) 강화 직물
    폭 방향의 강성을 높이고 안정적인 운전을 보장하는 폴리아미드 섬유입니다.

    (3) 코드
    저신장성과 구부림 피로 저항성을 갖춘 특수 처리된 폴리에스터 코드입니다.

    (4) 코어 고무
    고마모 저항성과 높은 마찰 계수를 갖춘 폴리우레탄입니다.

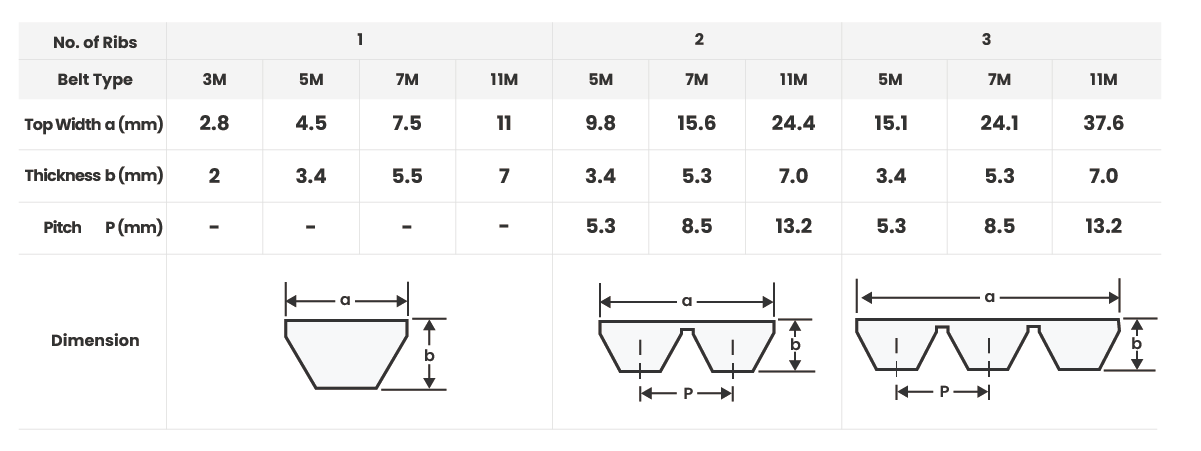

단면 치수

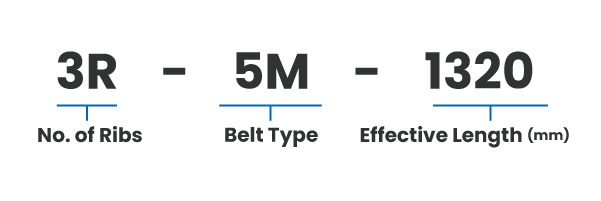

제품 코드

적용 사례

폴리맥스 벨트는 낮은 벨트 질량을 갖추고 고속 회전이 가능합니다. 또한, 코드를 균일하게 배열함으로써 최소한의 진동으로 부드러운 구동이 가능합니다.

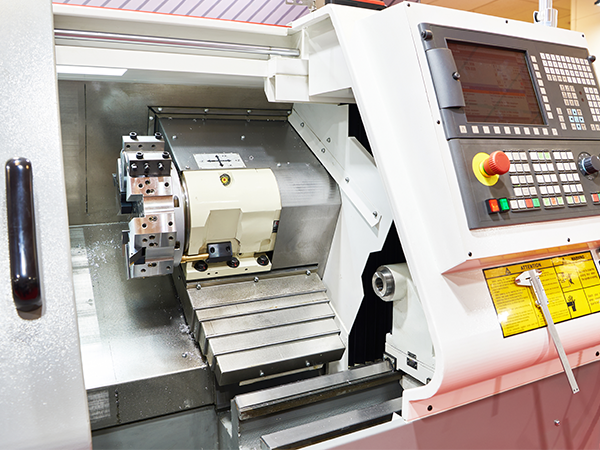

  • CNC 선반 스핀들 구동 장치

    CNC 선반 스핀들 구동 장치
