일반 산업용 타이밍 벨트

MEGA TORQUE EX

MEGA TORQUE EX는 카본 코드를 사용하여 높은 점프 토크를 실현하고, 급가속 및 급감속 시 벨트 점프를 억제합니다. 또한, 높은 댐핑 특성을 가지고 있어 진동 수렴 시간을 단축하여 위치 결정 완료 시간을 단축할 수 있습니다.

벨트의 신장이 매우 적어 고정밀 위치 결정이 가능합니다.

이 제품에 대한 문의

제품 상세 정보

특징

높은 점프 토크 성능

카본 코드를 사용함으로써 벨트의 신장을 억제하고 급가속 및 급감속 시 벨트의 점프를 방지할 수 있습니다.

* 미쓰보시 제품 MEGA TORQUE G와 비교 시의 수치입니다.
위치 결정 시간 단축

카본 코드의 사용으로 진동 수렴 시간이 단축되었습니다.

* 미쓰보시 제품 MEGA TORQUE G와 비교 시의 수치입니다.

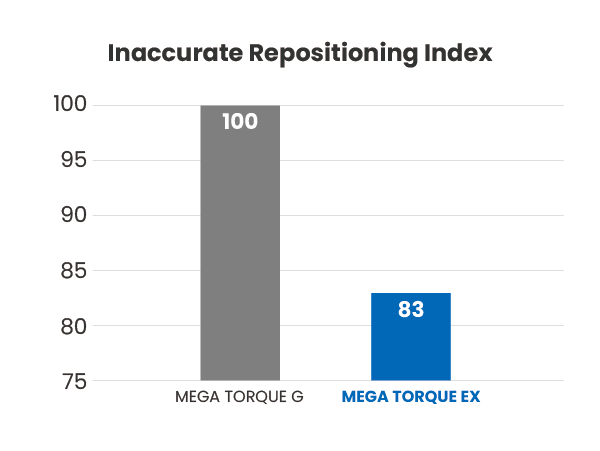

반복 위치 결정 오차 지표

벨트 신장을 억제하는 카본 코드를 사용하고 풀리에 백래시 제로 치형 프로파일을 채택하여 높은 위치 정확도를 실현했습니다.

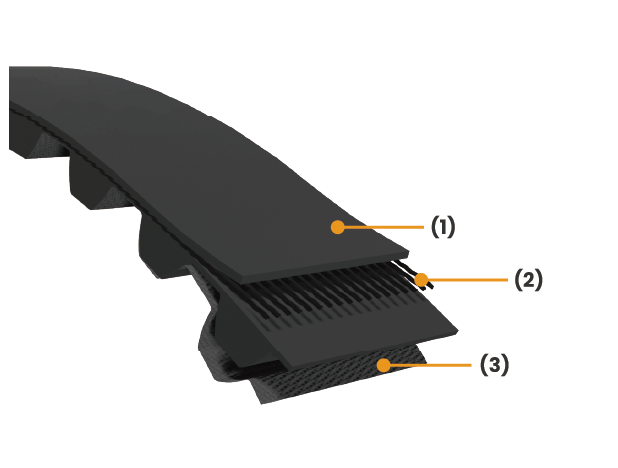

구성 재료

MEGA TORQUE EX

(1) 고무
(2) 코드
(3) 치아 직물

	MEGA TORQUE G				MEGA TORQUE GII	MEGA TORQUE GIIP	MEGA TORQUE GIII		MEGA TORQUE EX
벨트 유형	MTS3M	MTS5M	MTS8M	MTS14M	MTS8M	MTS14M	MTS8M	MTS14M	MTS3M	MTS5M
(1) 고무	클로로프렌		고경도 합성 고무		고경도 합성 고무	고경도 합성 고무	초고경도 합성 고무		HNBR
(2) 인장 코드	유리 섬유				탄소	탄소	탄소		탄소
(3) 패브릭	나일론 (※노출)		나일론		나일론/아라미드	나일론/테플론	나일론/테플론		나일론/테플론	나일론
풀리 톱니 프로파일	표준	특수	표준		특수	특수	표준		특수

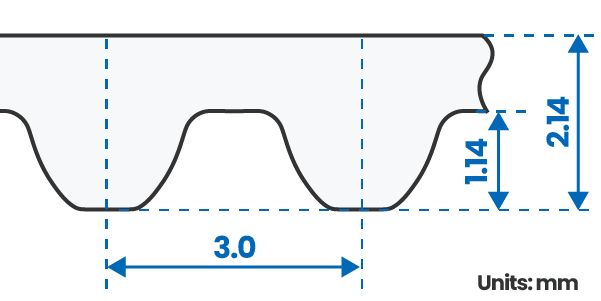

치형 형상

메가토르크EX MTS3M

사이즈 목록 (영문)
메가토르크EX MTS5M

사이즈 목록 (영문)
