스타 와이퍼

스타 와이퍼 슬라이드 타입

슬라이딩 타입의 “스타 와이퍼”입니다. 정밀 유지보수가 필요한 공작기계의 슬라이딩 베드를 긁어내는 데 적합합니다.
끝 부분에 특수 고무 소재을 사용한 저마찰 사양도 있습니다.

이 제품에 대한 문의

제품 상세 정보

구성 재료

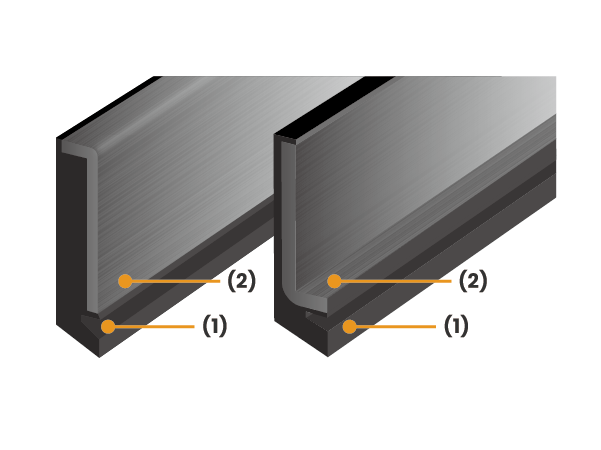

MK(직선)/LM(L자형)/MX(얇은 직선)

(1) NBR 고무

(2) 강판
표면에 검은색 부식 방지 처리

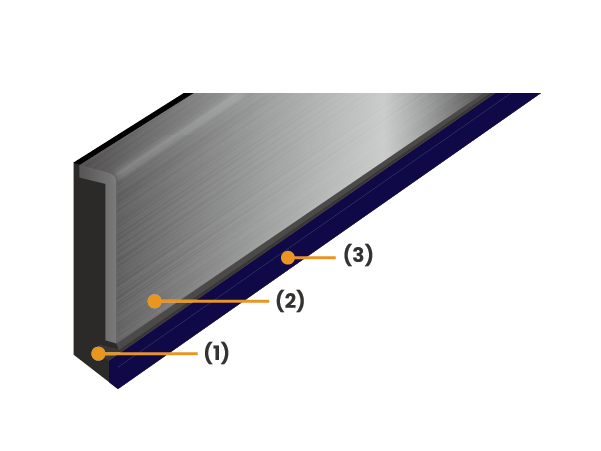

MKL(낮은 슬라이딩 저항)

(1) NBR 고무

(2) 강판
표면에 검은색 부식 방지 처리

(3) 특수 혼합 고무
마찰 계수 감소 및 미끄럼 저항 감소

특징

- 고정밀 가공이 필요한 공작 기계의 가공 정밀도를 유지하는 데 기여합니다.
- 내유성, 내마모성, 내구성이 뛰어난 NBR 고무를 사용합니다.
- 강판 표면은 RoHS 규격에 따라 녹이 슬지 않도록 처리됩니다.
- 드릴링, 절단 등의 추가 가공도 가능합니다.
- 슬라이딩 베드의 모양에 맞는 일체형 성형 제품을 제공할 수 있습니다.
- 봉인에 이음새가 없기 때문에 가공된 표준사양 제품보다 밀봉성이 우수하고 설치도 쉽습니다.
- 또한 입술 말림 방지 기능도 있습니다.

적용 사례

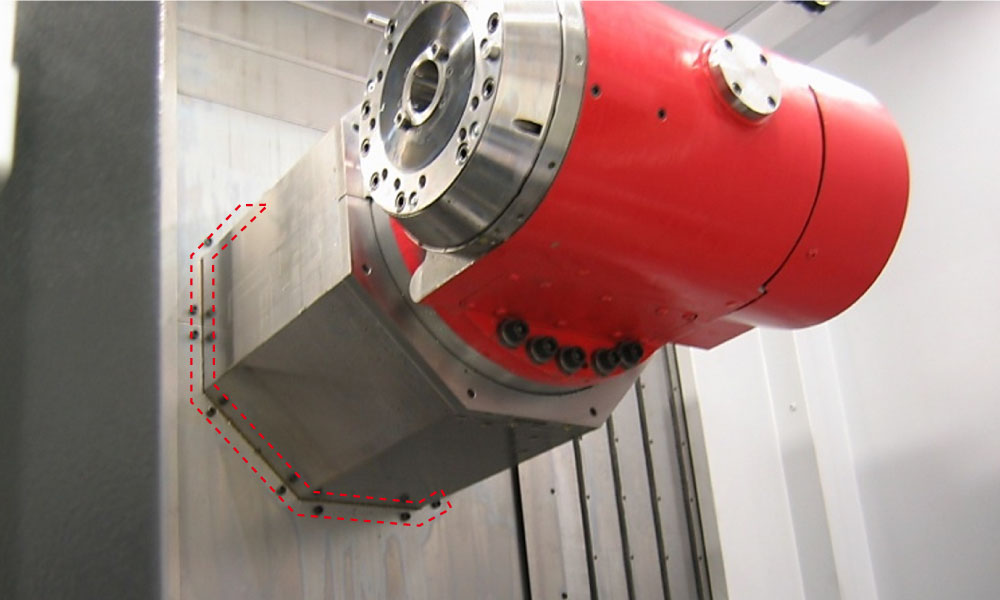

정밀 유지보수가 필요한 공작 기계의 슬라이딩 베드를 긁어내는 데 적합합니다.

사양

입력	제품 번호	전체 길이
MK (직선)	MK-16-500	500 mm
	MK-18-500	500 mm
	MK-25-500	500 mm
	MK-30-500	500 mm
	MK-25-800	800 mm
	MK-30-800	800 mm
MKL (낮은 미끄럼 저항)	MKL-16-500	500 mm
	MKL-18-500	500 mm
	MKL-25-500	500 mm
	MKL-30-500	500 mm
LM (L자형)	LML-18-250C	150 mm × 250 mm
	LML-25-250C	150 mm × 250 mm
	LMR-18-250C	150 mm × 250 mm
	LMR-25-250C	150 mm × 250 mm
MX (얇은 직선)	MX-18-310	310 mm
	MX-25-310	310 mm
	MX-30-310	310 mm
	MX-40-310	310 mm

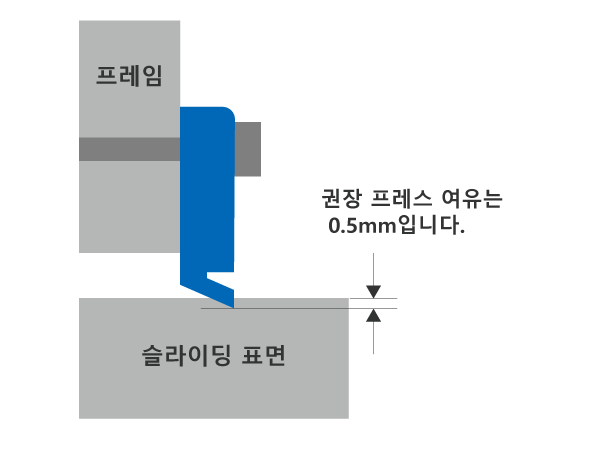

권장 누르는 정도: 0.5mm

주의 사항

부품 도면에 0.5mm의 프레스 공차를 고려하여 설계해 주십시오.
조립 도면 등에서 0.5mm의 프레스 공차가 강판과 겹치는지 확인하십시오.
