스타 와이퍼

스타 와이퍼 립 타입

  • 스타 와이퍼 립 타입サムネイル1
  • 스타 와이퍼 립 타입サムネイル1

립 타입의 스타 와이퍼입니다. 이 기계 공구용 와이퍼는 우수한 고도의 와이핑 능력과 내구성을 자랑하며, 길고 유연한 립은 곡면 와이핑에 이상적입니다.

이 제품에 대한 문의

제품 상세 정보

구성 재료

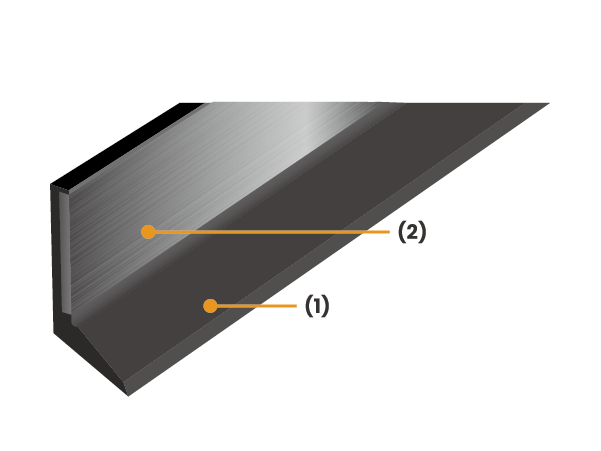

  • FV(스트레이트)

    FV(스트레이트)

    (1) NBR 고무

    (2) 강판
    표면에 검은색 부식 방지 처리

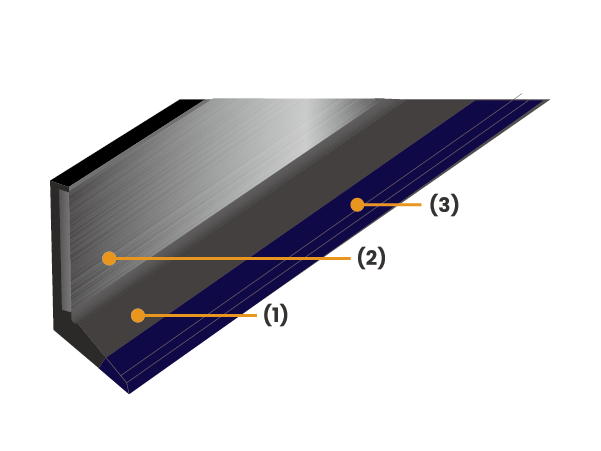

  • 낮은 슬라이딩 저항(FVL)

    낮은 슬라이딩 저항(FVL)

    (1) NBR 고무

    (2) 강판
    표면에 검은색 부식 방지 처리

    (3) 특수 혼합 고무
    마찰 계수 감소 및 미끄럼 저항 감소

특징

    • Contributes to maintaining the machining accuracy of machine tools that require high-precision machining.
    • Uses NBR rubber that is oil-resistant and abrasion-resistant, and is highly durable.
    • The surface of the steel plate is treated with a rust-proofing agent that complies with RoHS regulations.
    • We also offer additional processing such as drilling and cutting.

적용 사례

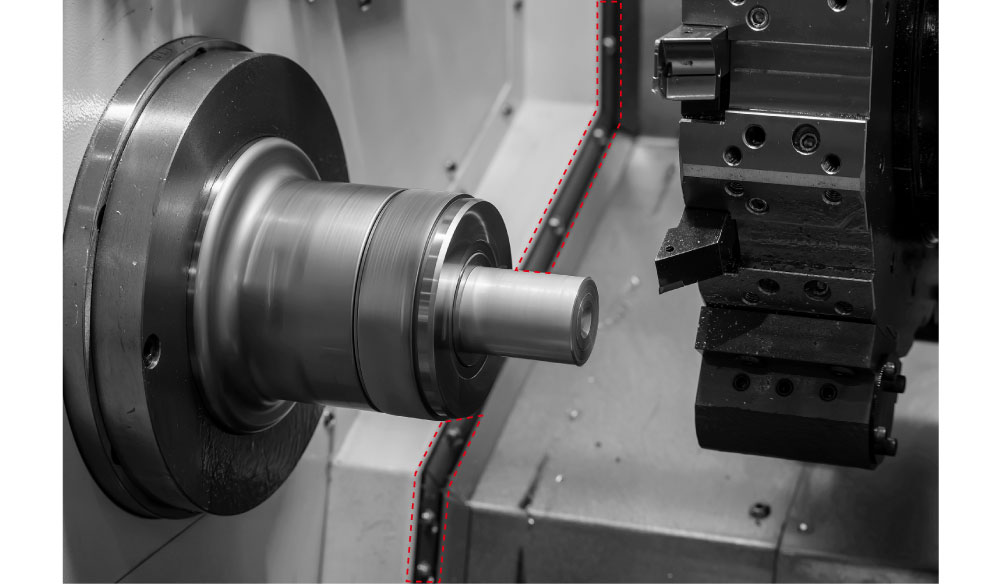

이 장치는 공작 기계의 개폐문에 사용되어 칩과 오일이 외부로 누출되지 않도록 합니다.

사양

입력 제품 번호 판금 길이

FV

(직선)

FV-22-650

650 mm

FV-22-1200

1200 mm

FVL

(낮은 슬라이딩 저항 )

FVL-21.5-440

440 mm

FVL-21.5-650

650 mm

FVL-21.5-1000

1000 mm

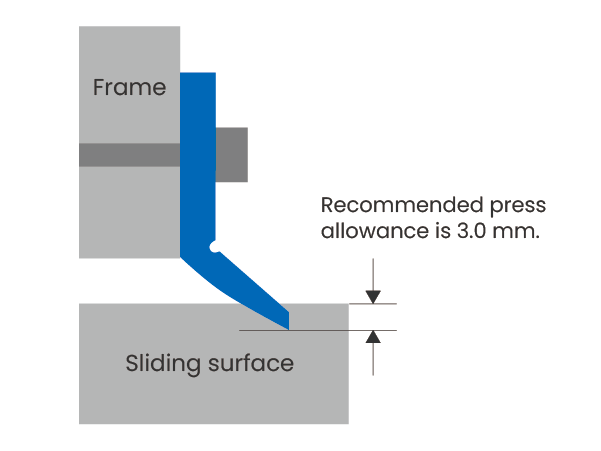

권장 누르는 힘: 3.0mm

주의 사항

  • 부품 도면에 3.0mm의 프레스 공차를 고려하여 설계해 주십시오.
  • 조립 도면 등에서 3.0mm의 프레스 공차가 강판과 겹치는지 확인하십시오.
