소성형 Paste

저항 Paste

  • 저항 Pasteサムネイル1
  • 저항 Pasteサムネイル1

은 전극의 황화 방지 및 저항성 부품과 칩 저항기(SMD)의 이동 저항 개선을 위한 조치에 대한 수요가 증가하고 있습니다. 이러한 목적으로 구리 기반 도체를 사용할 수 있습니다.
당사의 Cu/Ni 기반 비금속 두꺼운 필름 저항 Paste는 질소 분위기에서 소성하더라도 불안정해지지 않습니다. 또한 초저 저항 범위에 해당하는 Paste도 생산할 수 있습니다.

이 제품에 대한 문의

제품 상세 정보

특징

  • 질소 분위기에서 소성할 수 있습니다. 구리 전극과 배선이 있는 기판과 함께 사용할 수도 있습니다.

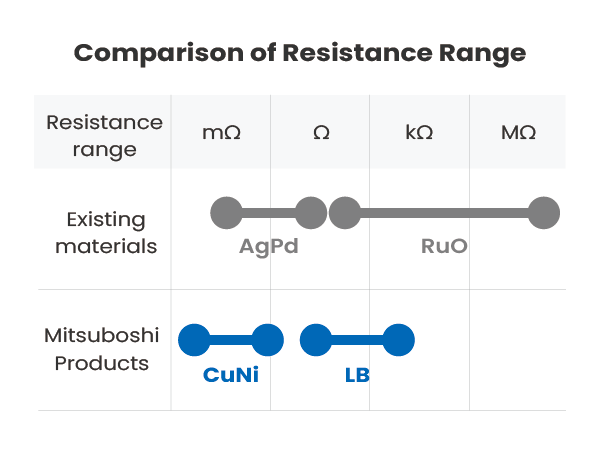

  • Ag/Pd 합금 및 루테늄 산화물 기반 저항 재료에 비해 저렴합니다.
  • Pb와 같은 환경 유해 물질을 포함하지 않습니다.
  • 저저항 Cu/Ni 페이스트는 TCR이 낮고 칩 저항 품질 요구 사항인 ±100ppm을 충족할 수 있습니다.

적용 사례

    • 전류 감지용 칩 저항기
    • 전원 관리용 칩 저항기
    • 세라믹 히터
    • 저항 요소를 갖춘 세라믹 회로 기판

사양

CuNi resistive pastes

시리즈 입력

시트 저항
(mΩ/□ @20μm)

 저항 온도 계수
(ppm/°C)		 점도
(Pa・s)		 발사 두께*²(μm) 적용 범위(cm²/g) 권장 소성 조건
HTCR*¹ CTCR*¹
DH CNR01DH 10 +500±50 +500±50 30~50 18~20 55 900 °C 10min, In N₂
CNR03DH 30 -100±50 -80±50 30~50 18~20 55 900 °C 10min, In N₂
D CNR10D 100 -90±50 -70±50 30~50 20~25 68 900 °C 10min, In N₂
CNR50D 500 -60±50 -30±50 30~50 20~25 76 900 °C 10min, In N₂
CN1R5D 1,500 -40±50 -10±50 30~50 20~25 80 900 °C 10min, In N₂
CN3R0D 4,000 -10±50 +30±50 30~50 20~25 82 900 °C 10min, In N₂

기질: Al₂O₃, 전극: Cu, 코팅 방법: 스크린 인쇄, 보관 조건: 냉장
*¹ HTCR:25℃~155℃, CTCR:-55℃~25℃
*² 표준사양 스크린 플레이트 사용 시, 메쉬 와이어 직경: #250-φ30μm, 캘린더 가공, 에멀젼 두께: 30μm
저항값은 DH 시리즈와 D 시리즈를 혼합하여 조정할 수 있습니다.

LaB6 resistive pastes

시리즈 입력 시트 저항
(mΩ/□ @20μm)		 저항 온도 계수
(ppm/°C)		 점도
(Pa・s)		 소성 두께*²(μm) 적용 범위(cm²/g) 전극 권장 소성 조건 기질
A LB3A 3 +330 50-100 18-20 96 Cu 850 °C 10min, In N₂ Al₂O₃
LB10A 10 +170 50-100 18-20 102 Cu 850 °C 10min, In N₂ Al₂O₃
LB100A 100 +40 50-100 18-20 109 Cu 850 °C 10min, In N₂ Al₂O₃
LB1kA 1,000 -10 50-100 18-20 114 Cu 850 °C 10min, In N₂ Al₂O₃
N LB20N 20 +200 50-100 22-25 105 Ag 820 °C 10min, In N₂ AlN
LB100N 100 +70 50-100 22-25 108 Ag 820 °C 10min, In N₂ AlN
LB1kN₂ 1,000 +10 50-100 22-25 113 Ag 820 °C 10min, In N₂ AlN

코팅 방법: 스크린 인쇄, 보관 조건: 냉장 보관
*¹ 표준사양 스크린 인쇄판을 사용할 때 메시: #250-φ30μm, 에멀젼 두께: 10μm

주의 사항

각 제품의 물질안전보건자료(SDS)를 확인하시기 바랍니다.

비고

  • 대체 질소 용광로가 없는 경우, 저희가 대신 사용하실 수 있습니다.
  • 개발 및 생산 단계의 용광로 사용을 위한 주문도 받고 있습니다. 언제든지 연락 주시기 바랍니다.
  • 이 결과는 전극에 구리 페이스트를 사용하고 보호 필름에 Glass Paste를 사용한 경우에 근거한 것입니다.
  • 저항 요소, 구리 페이스트, Glass Paste 사이에는 화학적 친화성이 있으므로 저희 제품을 사용하는 것이 좋습니다.
