소성형 Paste

칩저항기용 CuNi 저항 Paste

  • 칩저항기용 CuNi 저항 Pasteサムネイル1
  • 칩저항기용 CuNi 저항 Pasteサムネイル1

칩저항기용 CuNi 저항 Paste는 자동차 부품 중 하나인 전류 감지를 위한 저저항 칩저항기에 사용할 수 있습니다. 이 Paste는 질소 분위기에서 소성하더라도 저항 값의 불안정성을 유발하지 않습니다.
저항 값과 TCR 조정 등 고객의 요구 사항에 맞는 Paste를 개발할 수 있습니다. 또한, Paste를 기판에 인쇄할 수도 있습니다.

이 제품에 대한 문의

제품 상세 정보

특징

    • 구리 기반 소재의 문제인 산화에 대한 저항성이 높습니다.
    • 또한, 황화 및 이온 이동에 대한 대책에도 적합합니다.
    • 저항 범위는 10mΩ에서 3.0Ω으로, 전류 감지 및 전력 관리 칩 저항기에 이상적입니다.
    • 비금속 소재로, 가격이 비싸고 가격 변동 위험이 높은 은-팔라듐 저항기의 대안으로 이상적입니다.
    • ±50ppm/K의 낮은 TCR과 우수한 제어력으로 칩 저항기의 품질 요구 사항인 ±100ppm도 충족합니다.
    • Pb와 같은 환경 유해 물질이 포함되어 있지 않습니다.

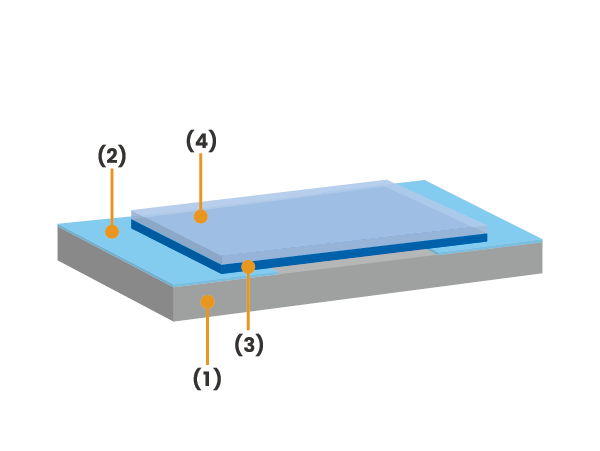

구조

Al₂O₃ 기판에 사용하는 예

  • (1) Al₂O₃ 기판
    (2) 구리 전극
    (3) 칩저항기용 CuNi 저항 Paste
    (4) 오버코트 유리

적용 사례

    • 전류 감지를 위한 칩 저항기
    • 전원 공급 관리용 칩 저항기
    • 세라믹 히터
    • 저항 요소가 있는 세라믹 회로 기판

사양

저항용 CuNi 저항 Paste

시리즈 입력 시트 저항
(mΩ/□ @20μm)		 저항 온도 계수(ppm/°C) 점도
(Pa・s)		 소성 두께*²(μm) 적용 범위(cm²/g) 권장 소성 조건
HTCR*¹ CTCR*¹
DH CNR01DH 10 +500±50 +500±50 30~50 18~20 55 900 °C 10min, In N₂
CNR03DH 30 -100±50 -80±50 30~50 18~20 55 900 °C 10min, In N₂
D CNR10D 100 -90±50 -70±50 30~50 20~25 68 900 °C 10min, In N₂
CNR50D 500 -60±50 -30±50 30~50 20~25 76 900 °C 10min, In N₂
CN1R5D 1,500 -40±50 -10±50 30~50 20~25 80 900 °C 10min, In N₂
CN3R0D 4,000 -10±50 +30±50 30~50 20~25 82 900 °C 10min, In N₂

기질: Al₂O₃, 전극: Cu, 코팅 방법: 스크린 인쇄, 보관 조건: 냉장
*¹ HTCR: 25℃~155℃, CTCR: -55℃~25℃
*² 표준사양 스크린 플레이트 사용 시, 메쉬 와이어 직경: #250-φ30μm, 캘린더 가공, 에멀젼 두께: 30μm
저항값은 DH 시리즈와 D 시리즈를 혼합하여 조정할 수 있습니다.

전극용 동 페이스트

입력 저항률(μΩ・cm) 점도(Pa・s) 소성 두께*³(μm) 적용 범위(cm²/g) 권장 소성 조건
DC019（Surface） ≦ 4 75±25 Ca. 13 85 900 °C 10min, In N₂
DC019U（Back） ≦ 4 75±25 Ca. 7 150 900 °C 10min, In N₂

기재: Al₂O₃, 코팅 방법: 스크린 인쇄, 보관 조건: 냉장 보관
*³ 표준사양 스크린 판 사용 시
(DC019) 메쉬 와이어 직경: #250-φ30μm, 에멀젼 두께: 10μm
(DC019U) 메쉬 와이어 직경: #400-φ19μm, 에멀젼 두께: 10μm

코팅용 Glass Paste

입력 색깔 점도(Pa・s) 소성 두께*⁴(μm) 적용 범위(cm²/g) 절연성(Ω) 산성 저항력*⁵ 권장 소성 조건
OCG12 회백색 투명 60±30 Ca. 13 250 8.0×1011 <3.0 850-900 °C 10min, In N₂

기재: Al₂O₃, 코팅 방법: 스크린 인쇄, 보관 조건: 냉장 보관
*⁴ 표준사양 스크린 판을 사용할 경우, 메쉬 와이어 직경: #400-φ19μm, 에멀젼 두께: 30μm
*⁵ 평가 방법: 0.5wt% 황산에 1시간 담근 후 중량 감소율

주의 사항

각 제품의 물질안전보건자료(SDS)를 확인하시기 바랍니다.

비고

  • 질소 치환로가 없는 경우, 위탁 소성이 가능합니다. 저희에게 연락 주시기 바랍니다.
  • 이 결과는 전극에 저희 구리 페이스트를 사용하고 보호 필름에 저희 유리 페이스트를 사용한 경우에 근거한 것입니다.
